Kako prozračni utikač štiti vašu kritičnu elektroniku?

U neumoljivoj potrazi za minijaturizacijom i izdržljivošću, moderna elektronika i mehanički sustavi suočavaju se s temeljnim fizičkim paradoksom: zahtijevaju robusno, zapečaćeno kućište za zaštitu od vode, prašine i kontaminanata, ali ta ista brtva može uhvatiti štetne razlike tlaka i paru vlage. Ovo unutarnje okruženje, ako se njime ne upravlja, dovodi do kaskade kvarova—stvaranje kondenzacije na PCB-ima, brtve koje se izvijaju pod vakuumskim naprezanjem, brtve koje cure tijekom promjena nadmorske visine i otkazivanje ventilacijskih otvora za baterije. Rješenje ovog inženjerskog izazova nije kompromis u pogledu brtvljenja, već poboljšanje kroz mikro-ventilaciju. A Dugotrajni prozračni čep je precizno konstruirana komponenta koja djeluje kao selektivna barijera, koristeći naprednu znanost o membrani kako bi omogućila spori prolaz zraka za izjednačavanje tlaka, dok predstavlja nepropusnu barijeru za tekuću vodu i krute čestice. Za inženjere dizajna, voditelje proizvoda i stručnjake za nabavu u sektoru automobila, potrošačke elektronike, industrijskog interneta stvari i energetike, razumijevanje specifikacija i primjene ovih komponenti ključno je za pouzdanost proizvoda. Ovaj članak pruža tehnički dubinski zaron u načela rada, znanost o materijalima i razmatranja specifična za primjenu prozračnih čepova, od jednostavnog vodootporan membranski čep za disanje na kompleks prozračni čep za visoke temperature dizajniran za upotrebu ispod haube automobila. Ovladavanje ovom komponentom osigurava da vaše kućište lako diše, održavajući unutarnju ravnotežu i sprječavajući prodor okoliša tijekom predviđenog vijeka trajanja proizvoda.

1. Osnovna tehnologija: Znanost o selektivnoj propusnosti

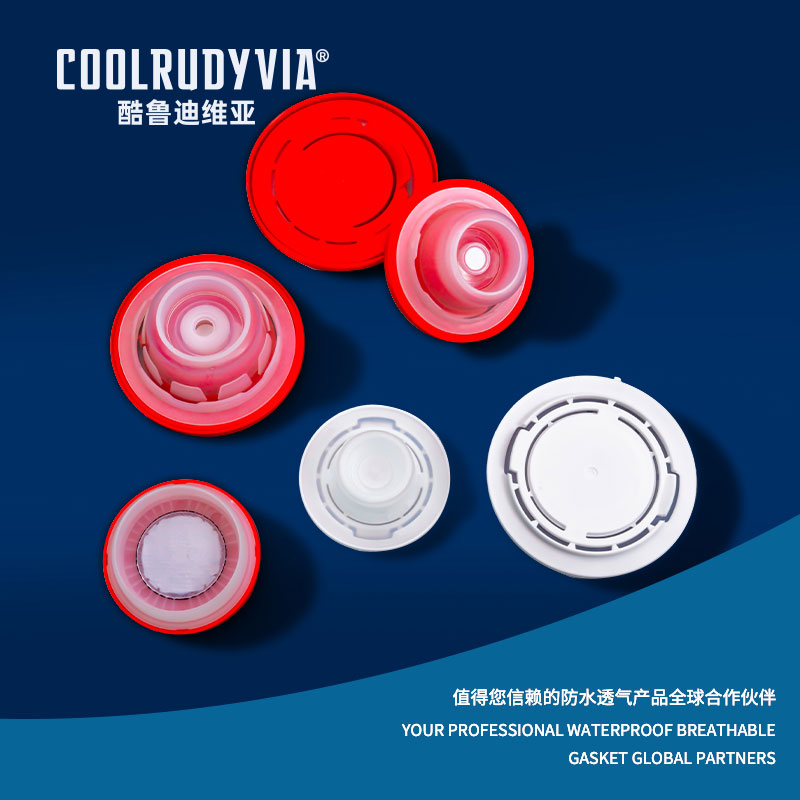

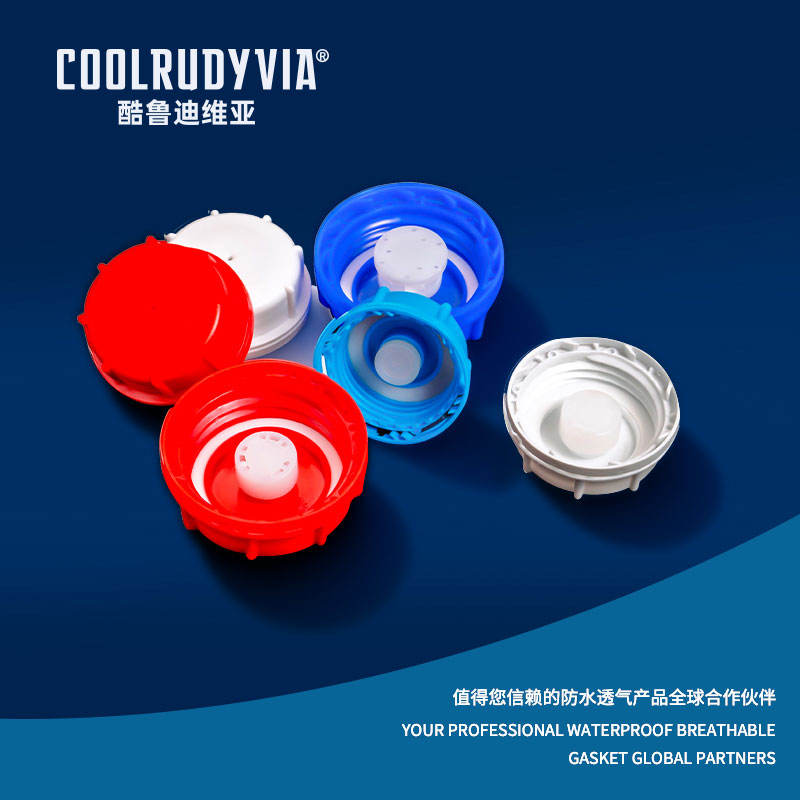

U srcu svakog pouzdanog prozračnog čepa nalazi se mikroporozna membrana, najčešće izrađena od ekspandiranog politetrafluoretilena (ePTFE). Jedinstvena struktura ovog materijala rezultat je kontroliranog procesa širenja koji stvara matricu međusobno povezanih mikroskopskih pora. Te su pore redova veličine manje od kapljice vode (obično oko 0,2 do 10 mikrona), ali veće od molekula plina. Ova razlika u veličini temelj je njegove funkcije: površinska napetost sprječava prodiranje tekuće vode u pore, dok molekule zraka slobodno prolaze kroz difuziju, dopuštajući unutarnjem i vanjskom pritisku da se izjednače. Ova pasivna izmjena sprječava razvoj vakuuma tijekom hlađenja ili pozitivnog tlaka tijekom grijanja, uvjete koji mogu dovesti do kvara brtve, zamagljivanja leća ili poteškoća pri otvaranju pristupnih ploča. Istina Dugotrajni prozračni čep je više od same membrane; to je cjeloviti sklop gdje je membrana trajno spojena—često toplinskom laminacijom ili posebnim ljepilima—u robusno kućište izrađeno od materijala poput silikona, termoplastičnog poliuretana (TPU) ili sintetičke plastike. Ovo kućište pruža mehaničko sučelje za ugradnju (pričvršćivanje, navoj ili ljepilo) i štiti lomljivu membranu od abrazije i mehaničkih oštećenja. Učinkovitost se kvantificira pomoću dva ključna pokazatelja: tlak vode (WEP), hidrostatski tlak pri kojem voda prodire kroz membranu (u izravnoj korelaciji s IPX ocjenama) i brzina protoka zraka, izmjerena u litrama po minuti pri određenoj razlici tlaka, koja određuje brzinu izjednačavanja tlaka.

• Materijalna superiornost ePTFE-a: Osim svoje mikroporozne strukture, ePTFE je kemijski inertan, otporan na UV zračenje i djeluje u širokom rasponu temperatura (-200°C do 260°C), što ga čini idealnim za najzahtjevnije primjene gdje prozračni čep za visoke temperature je potrebno.
• Uloga hidrofobnosti: Inherentna vodoodbojna (hidrofobna) priroda ePTFE-a poboljšana je kroz zaštićene tretmane, osiguravajući da se vodene kuglice dižu i kotrljaju s površine umjesto da vlaži i potencijalno blokira pore.
• Provjera izvedbe: Ugledni proizvođači provjeravaju učinkovitost utikača rigoroznim testiranjem prema međunarodnim standardima, kao što je ispitivanje IP koda (IEC 60529) za vodonepropusnost i ispitivanja pada tlaka za protok zraka, osiguravajući pouzdanost specifikacija podatkovne tablice.

2. Rješenja specifična za primjenu: Usklađivanje utikača s izazovom

Univerzalno načelo izjednačavanja tlaka odgovara različitim izazovima stvarnog svijeta, a svaki zahtijeva prilagođeni pristup. U području elektrifikacije i prijenosnog napajanja, a silikonski prozračni čep za kućište baterije ne može se pregovarati. Baterijske ćelije, osobito litij-ionske, tijekom normalnog rada imaju manje plinove i značajno toplinsko širenje. Zatvoreno kućište riskira ispupčenje ili puknuće, dok otvoreni ventilacijski otvor dopušta prodor korozivnog elektrolita i vlage. Prozračni čep sigurno ispušta te plinove i izjednačava pritisak od termičkog ciklusa dok istovremeno održava brtvljenje od prskanja s ceste, prašine i vlage. Silikonsko kućište nudi izvrsnu kompresiju brtve za okoliš i otpornost na ozon i temperaturu. Unutar automobilskog sektora, proliferacija elektroničkih upravljačkih jedinica (ECU), senzora i LED rasvjete zahtijeva robusnu zaštitu u teškim uvjetima. An čep za odzračivanje automobilskog električnog priključka često je integriran izravno u kućište konektora. Sprječava kondenzaciju unutar konektora koja bi mogla dovesti do korozije pinova i električnog kvara, posebno kritičnog za sigurnosne sustave poput ABS-a ili kontrolera zračnih jastuka. Za primjene u blizini motora ili ispuha, kao što su senzori mjenjača ili aktuatori turbopunjača, navodeći prozračni čep za visoke temperature s membranom i kućištem ocijenjenim za kontinuiranu izloženost iznad 150°C ključno je za sprječavanje degradacije materijala. U potrošačkoj i industrijskoj elektronici ključno je postizanje visoke ocjene zaštite od prodora bez stvaranja tlačne posude. Integriranje an Prozračni utikač s oznakom IP67 za elektroniku omogućuje uređajima kao što su vanjske sigurnosne kamere, ručne GPS jedinice ili podvodni senzori za izjednačavanje tlaka tijekom promjena visine ili temperaturnih promjena dok pouzdano preživljavaju kišu, oluje s prašinom ili privremeno uranjanje, čime dramatično povećavaju pouzdanost na terenu i smanjuju povrate jamstva.

• Integracija dizajna kućišta baterije: Čep mora biti postavljen na najvišu točku u kućištu kako bi se učinkovito ispuštali plinovi i trebao bi biti zaštićen od izravnih vodenih mlazeva ili prskanja onečišćenja unutarnjom pregradom ili zaklonom.
• Revizije kemijske kompatibilnosti: Za automobilsku ili industrijsku primjenu, provjerite je li materijal kućišta utikača (npr. posebna vrsta silikona ili TPU) otporan na tekućine poput motornog ulja, tekućine za kočnice, rashladne tekućine i uobičajenih otapala za čišćenje.
• Izračuni dimenzioniranja i protoka: Za velika kućišta ili ona s brzim toplinskim ciklusima može biti potrebno više utikača ili utikač s većom brzinom protoka zraka. Jednostavan izračun temeljen na volumenu kućišta i maksimalnoj očekivanoj razlici unutarnjeg i vanjskog tlaka može voditi odabir.

3. Odabir, provjera valjanosti i osiguranje dugoročne izvedbe

Određivanje prozračnog čepa vježba je proaktivnog ublažavanja rizika. Proces počinje stvaranjem sveobuhvatnog ekološkog i operativnog profila za krajnji proizvod. Ovaj profil definira potrebnu ocjenu zaštite od prodora (IP), očekivani raspon temperaturnih ciklusa, moguću izloženost kemikalijama, potrebni radni vijek i brzinu promjene unutarnjeg tlaka (npr. zbog promjena visine u bespilotnim letjelicama ili toplinskog opterećenja vanjske rasvjete). S ovim profilom, inženjeri mogu kritički tumačiti podatkovne tablice proizvođača, tražeći potvrđene podatke o izvedbi pod odgovarajućim uvjetima, a ne samo nominalne ocjene. Tvrdnja da je a Dugotrajni prozračni čep moraju biti potkrijepljeni podacima o ubrzanim ispitivanjima životnog vijeka, kao što su produljena izloženost cikličkim promjenama temperature i vlage, testovi UV meteorometrom i otpornost na slani sprej. Jedan od najčešćih načina kvara nije iznenadni kvar, već postupna degradacija: začepljenje pora. U okruženjima s uljnim aerosolima, finom prašinom ili vlaknima u zraku, kontaminanti mogu zatvoriti mikropore membrane. Dok je ePTFE oleofobni (odbija ulje), specijalizirani oleofobni tretmani pružaju dodatni sloj obrane. Strategije dizajna za ublažavanje začepljenja uključuju postavljanje čepa na zaštićeno mjesto, korištenje sloja medija za filtar čestica ili određivanje modela sa žrtvovanim vanjskim slojem membrane. Mehanički integritet je jednako važan; utikač mora izdržati naprezanja ugradnje, vibracije i moguće udarce bez odvajanja membrane od kućišta ili pucanja kućišta.

• Podaci analize neuspjeha zahtjeva: Vjerodostojni proizvođač će imati podatke o srednjem vremenu do kvara (MTTF) pod specifičnim uvjetima stresa i može dati smjernice o očekivanom vijeku trajanja u vašem okruženju primjene.
• Prototip i test u kontekstu: Nikada nemojte finalizirati specifikaciju utikača samo na temelju podatkovnih tablica. Instalirajte prototipove utikača u stvarna ili lažna kućišta i podvrgnite ih sažetoj verziji režima ispitivanja stresa na okoliš (ESS) vašeg proizvoda.
• Razmotrite instalaciju i brtvljenje: Utikač je dobar samo onoliko koliko dobro prianja na kućište domaćina. Provjerite je li odabrani stil montaže (npr. brtva O-prstena za čepove s navojem, kompresija za uskočenje) kompatibilan s materijalom vašeg kućišta i osigurava pouzdano brtvljenje prema zahtijevanoj IP ocjeni.

FAQ

Kako prozračni čep radi bez propuštanja vode?

Koristi mikroporoznu membranu, obično izrađenu od ekspandiranog PTFE (ePTFE). Ova membrana sadrži milijarde mikroskopskih pora koje su veće od molekula plina (dopuštajući zraku da prođe radi izjednačavanja tlaka), ali manje od tekućih kapljica vode. Visoka površinska napetost vode sprječava njeno vlaženje i prodiranje u ove sićušne pore. Ovaj princip, u kombinaciji s hidrofobnim tretmanima na membrani, stvara učinkovitu jednosmjernu barijeru: zrak struji, voda se blokira, čineći je istinskom vodootporan membranski čep za disanje .

Koja je razlika između IP67 i IP68 za prozračni čep?

IP (Ingress Protection) ocjena odnosi se na razinu zaštite koju postiže cijelo kućište, a ne sam utikač. Međutim, utikač je kritična komponenta koja omogućuje te ocjene. An Prozračni utikač s oznakom IP67 za elektroniku dizajniran je i ispitan kako bi pomogao kućištu postići "6" (potpuna zaštita od prodora prašine) i "7" (zaštita od privremenog uranjanja u vodu između 15 cm i 1 m na 30 minuta). IP68 je za kontinuirano uranjanje pod uvjetima koje je odredio proizvođač (često dublje od 1 m na dulja razdoblja). Utikač koji omogućuje IP68 imao bi značajno višu ocjenu ulaznog tlaka vode (WEP).

Može li se prozračni čep koristiti u steriliziranim ili čistim prostorima?

Da, ali moraju se odabrati određene varijante proizvoda. Za metode sterilizacije kao što su etilen oksid (EtO) ili gama zračenje, materijali čepa (membrana i kućište) moraju biti validirani da izdrže proces bez degradacije ili gubitka performansi. Za čiste sobe ili farmaceutske primjene, čepovi se moraju proizvoditi u kontroliranom okruženju i mogu zahtijevati dodatne certifikate (npr. USP klasa VI za biokompatibilnost) kako bi se osiguralo da ne unose kontaminante ili ispušne plinove.

Kako mogu izračunati potreban protok zraka ili broj čepova za svoje kućište?

Osnovni izračun uključuje zakon idealnog plina (PV=nRT). Morate odrediti maksimalnu razliku tlaka (ΔP) koju vaše kućište mora izjednačiti i vrijeme (t) u kojem se to mora dogoditi. Formula za potrebni volumetrijski protok zraka (Q) je derivat: Q = (V ΔP) / (t P _bankomat ), gdje je V volumen zatvorenog prostora. Odaberite utikač čija brzina protoka zraka (iz podatkovne tablice na vašem specifičnom ΔP) zadovoljava ili premašuje ovaj izračunati Q. Za veliki ΔP ili brzo izjednačavanje, više utikača paralelno dodaje svoje brzine protoka zraka.

Što se događa ako se prozračni čep zaprlja ili začepi?

Začepljenje je primarni način kvara. Ako se pore membrane začepe prljavštinom, uljem ili drugim kontaminantima, brzina protoka zraka pada gotovo na nulu. Čep učinkovito postaje čvrsta brtva, što dovodi do problema koje je trebao spriječiti: povećanje tlaka, vakuumska brava i potencijalna kondenzacija. Da biste to spriječili, odaberite utikače s oleofobnim (odbijajućima ulja) tretmanima za prljava okruženja, dizajnirajte zaštitne pokrove ili pregrade za zaštitu utikača od izravnih tokova onečišćenja i smatrajte ih servisnom stavkom u rasporedu održavanja za ekstremne primjene.
